JSG T1+T2 275 25

JSG T1+T2 275 25 FM

SPD nach EN 61643-11 / IEC 61643-11

Typ 1 + Typ 2 / Class I + Class II

Typ 1 + Typ 2 / Class I + Class II

Nennspannung U_N

230 V

230 V

Höchste Dauerspannung U_C

275 V

275 V

Blitzprüfstrom 10/350 µs I_imp

25 kA

25 kA

Nennableitstoßstrom 8/20 µs I_n

20 kA

20 kA

Schutzpegel U_P

1,5 kV

1,5 kV

Kurzschlussfestigkeit I_SCCR

10 kA

10 kA

Ansprechzeit t_A

100 ns

100 ns

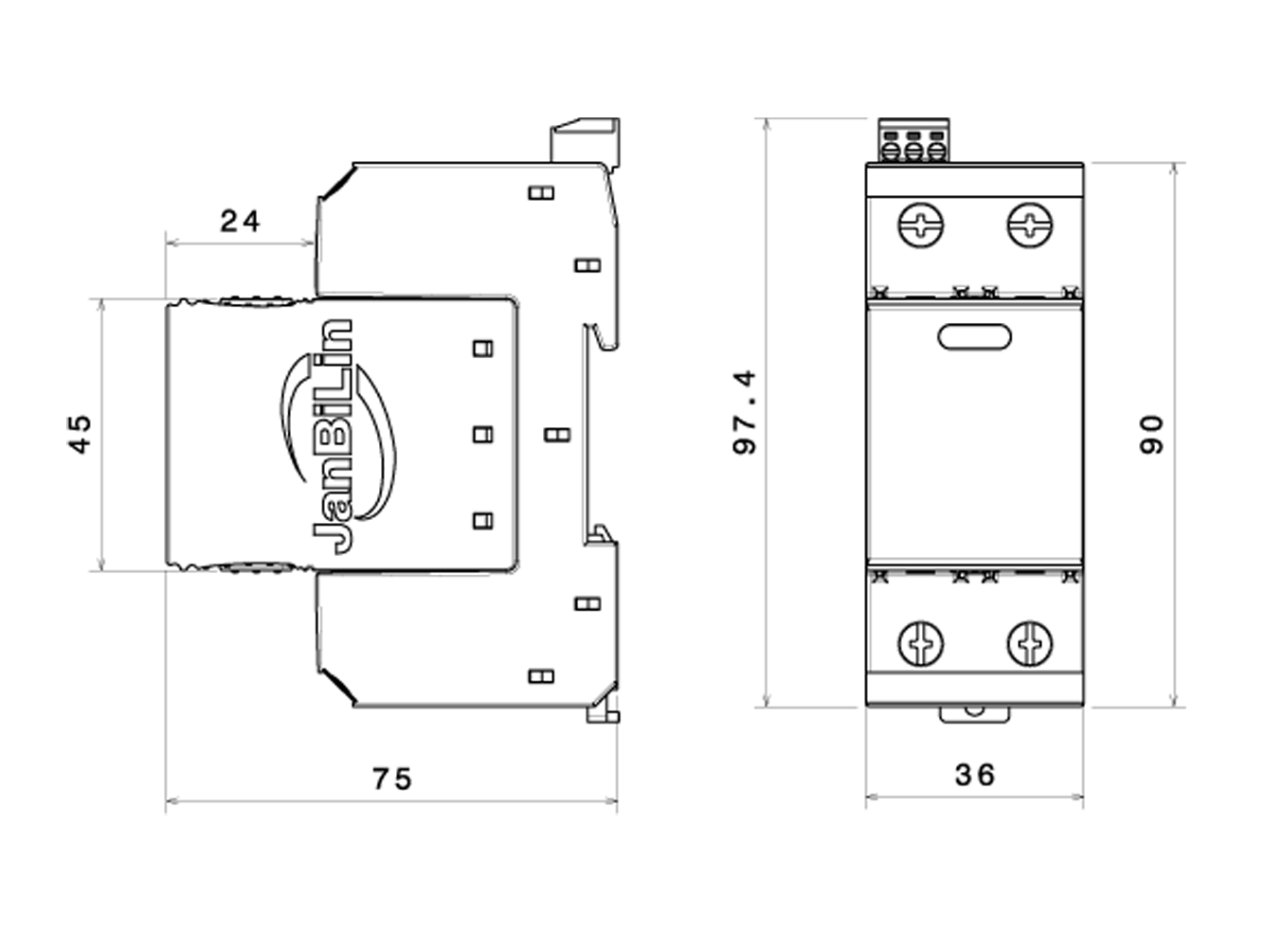

Abmessungen B | H | T in mm

36 | 90 | 75

36 | 97,4 | 75

Teilungseinheiten

2

2

Anschlussdaten

starr

2,5 mm² – 35 mm²

2,5 mm² – 35 mm²

flexibel

2,5 mm² – 25 mm²

2,5 mm² – 25 mm²

Temperaturbereich

-20 °C ... +80 °C

-20 °C ... +80 °C

Schutzart

IP 20

IP 20

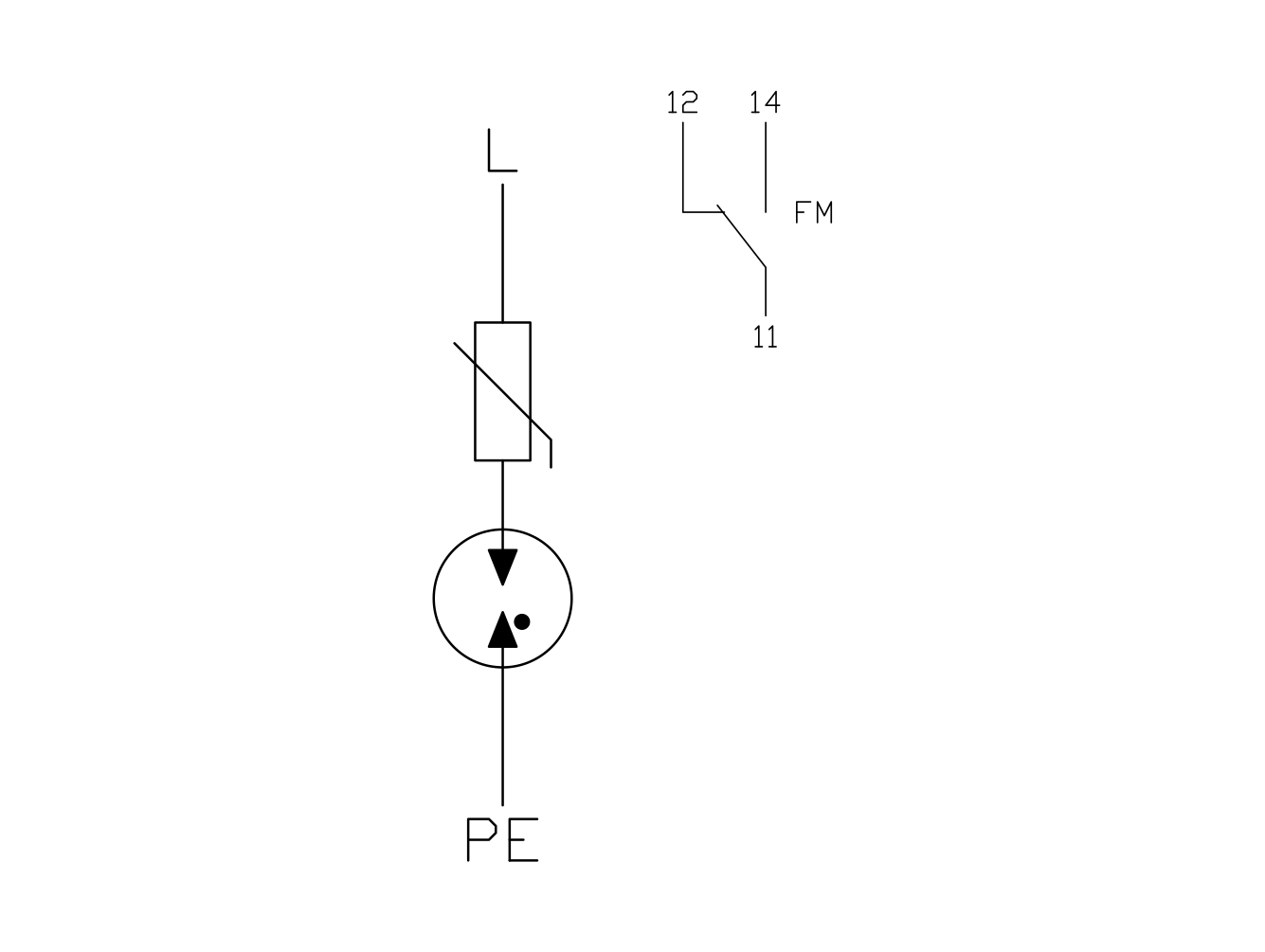

Fernmeldekontakt

ohne

Wechsler

Maximale Spannung AC / DC

250 V / 30 V

Maximaler Strom AC / DC

1,5 A / 1,5 A

Anschlussdaten

0,5 mm² – 1,5 mm²
