JSB T1+T2 2+0 260 25

JSB T1+T2 2+0 260 25 FM

SPD nach EN 61643-11 / IEC 61643-11

Typ 1 + Typ 2 / Class I + Class II

Typ 1 + Typ 2 / Class I + Class II

Nennspannung U_N

230 V

230 V

Höchste Dauerspannung U_C

260 V

260 V

Blitzprüfstrom 10/350 µs I_imp

25 kA

25 kA

Nennableitstoßstrom 8/20 µs I_n

30 kA

30 kA

Schutzpegel U_P

1,5 kV

1,5 kV

Kurzschlussfestigkeit I_SCCR

50 kA

50 kA

Ansprechzeit t_A

100 ns

100 ns

Maximale Vorsicherung - Stichverdrahtung

250 A

250 A

Maximale Vorsicherung - V-Verdrahtung

125 A

125 A

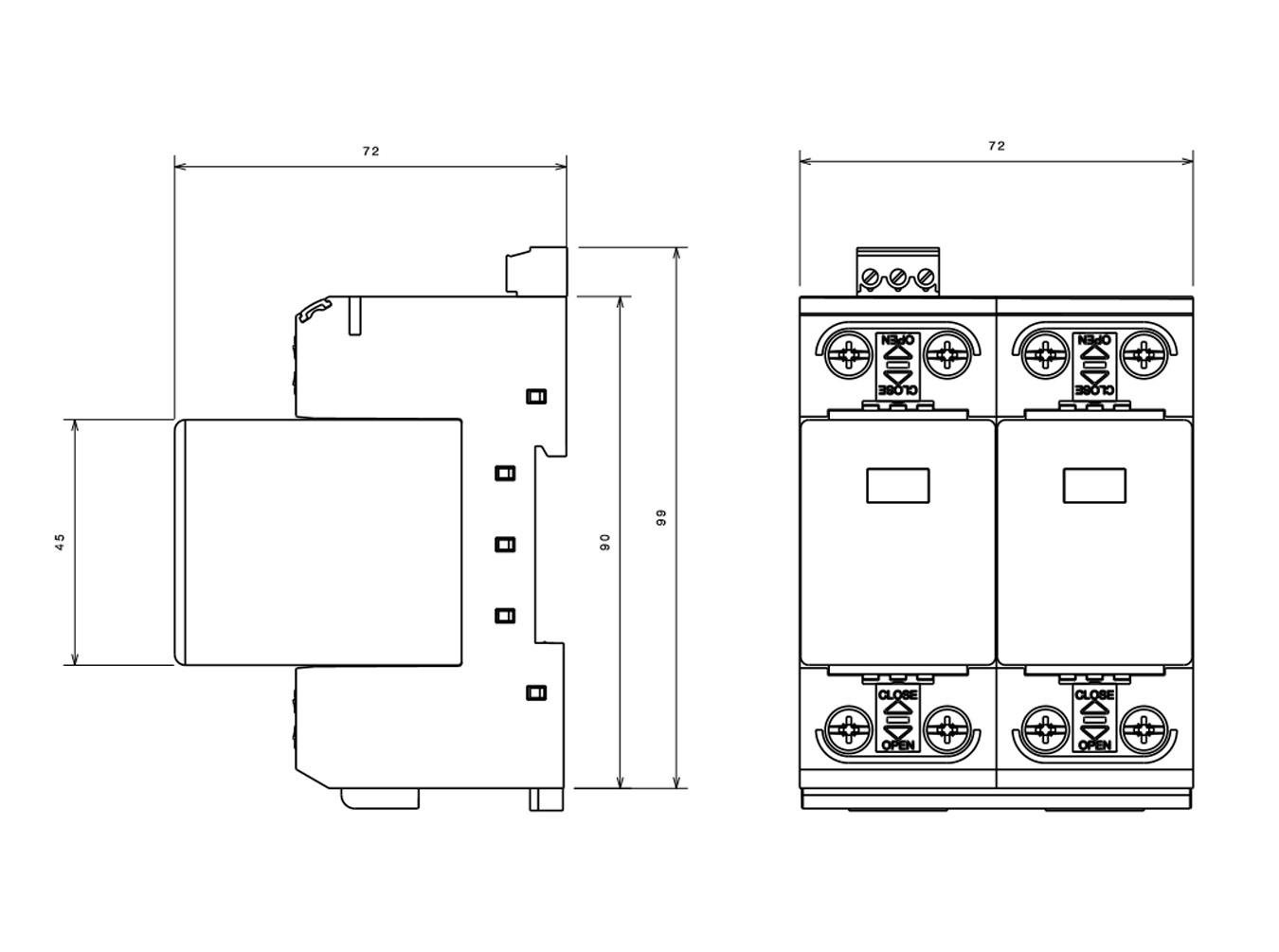

Abmessungen B | H | T in mm

72 | 90 | 72

72 | 99 | 72

Teilungseinheiten

4

4

Anschlussdaten starr

2,5 mm² – 50 mm²

2,5 mm² – 50 mm²

Anschlussdaten flexibel

2,5 mm² – 35 mm²

2,5 mm² – 35 mm²

Temperaturbereich

-20 °C ... +80 °C

-20 °C ... +80 °C

Schutzart

IP 20

IP 20

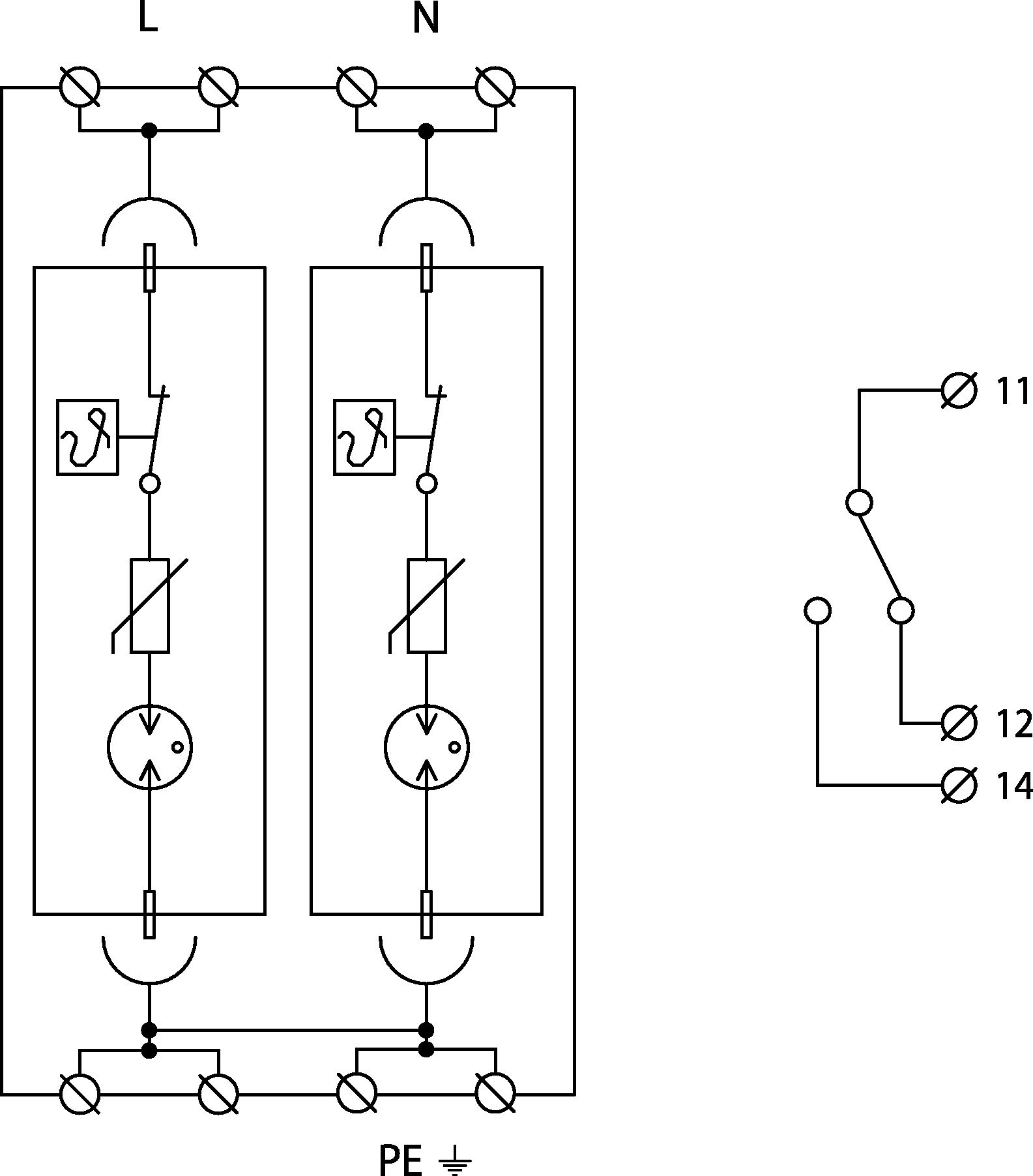

Fernmeldekontakt

ohne

Wechsler

Maximale Spannung AC / DC

250 V / 250 V

Maximaler Strom AC / DC

0,5 A / 0,1 A

Anschlussdaten

1,5 mm²
